Was ist ein Pull-Down-Widerstand?
Was ist ein Pull-Down-Widerstand? Einfach erklärt mit Beispiel
Du hast schon vom Pull-Up-Widerstand gehört – jetzt geht’s um sein Gegenstück. Auch er sorgt dafür, dass digitale Eingänge sauber funktionieren – nur eben andersherum.
Wofür braucht man einen Pull-Down-Widerstand?
Ein Pull-Down-Widerstand sorgt dafür, dass ein digitaler Eingang in Ruhe auf Low (0 V) gehalten wird.
Ohne ihn „schwebt“ der Eingang – er kann zufällig auf High oder Low springen. Das führt zu Fehlfunktionen, ungewollten Triggern oder Flackern bei LEDs.
Praxisbeispiel:

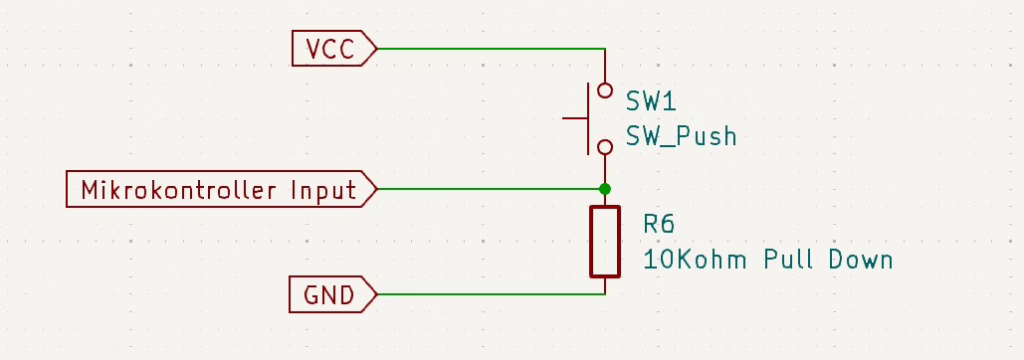

Ein Taster schaltet gegen Versorgungsspannung (z. B. 5 V). Damit der Eingang im ungedrückten Zustand nicht in der Luft hängt, zieht ihn der Pull-Down-Widerstand gegen Masse.
Taster offen → Pull-Down hält den Eingang sicher auf 0 V (Low)
Taster gedrückt → Eingang wird auf 5 V (High) gezogen
Typische Widerstandswerte
10 kΩ ist ein guter Startwert
Auch 4,7 kΩ oder 1 kΩ möglich – je nach Signalpegel und Störumgebung
Nicht zu groß → sonst zu hochohmig (anfällig für Störungen)
Nicht zu klein → sonst unnötiger Stromverbrauch
Unterschiede zu Pull-Up-Widerständen
| Merkmal | Pull-Up | Pull-Down |
|---|---|---|
| Ruhezustand | High (z. B. 3.3 V / 5 V) | Low (0 V) |
| Wird gedrückt/aktiv | auf Low gezogen | auf High gezogen |
| Taster schaltet zu… | GND | Versorgungsspannung (Vcc) |
| Interner Widerstand? | Ja, bei vielen MCUs vorhanden | Eher Selten |
Bei Mikrocontrollern wie Arduino kannst du oft Pull-Ups per Software aktivieren – aber Pull-Downs musst du selbst als Bauteil einplanen!
Wann Pull-Down – wann Pull-Up?
Beides hat seinen Platz:
Wenn dein Taster gegen Masse schaltet → Pull-Up
Wenn dein Taster gegen Versorgungsspannung schaltet → Pull-Down
Beide Varianten funktionieren – wichtig ist nur, den Eingang nie „floaten“ zu lassen.
Fazit
Ein Pull-Down-Widerstand sorgt für klare Logikpegel – und schützt vor chaotischem Verhalten bei digitalen Eingängen. Einfach, effektiv und oft übersehen – aber unverzichtbar für zuverlässige Schaltungen.
Für den Beitrag zum Thema Pull Up Widerstände klicke Hier.
